Centro de Usinagem RD-30CNC

Mandris de usinagem

Ferramentas automáticas

24.000 rpm

Rotação do mandril

38,5 kW

Potência total

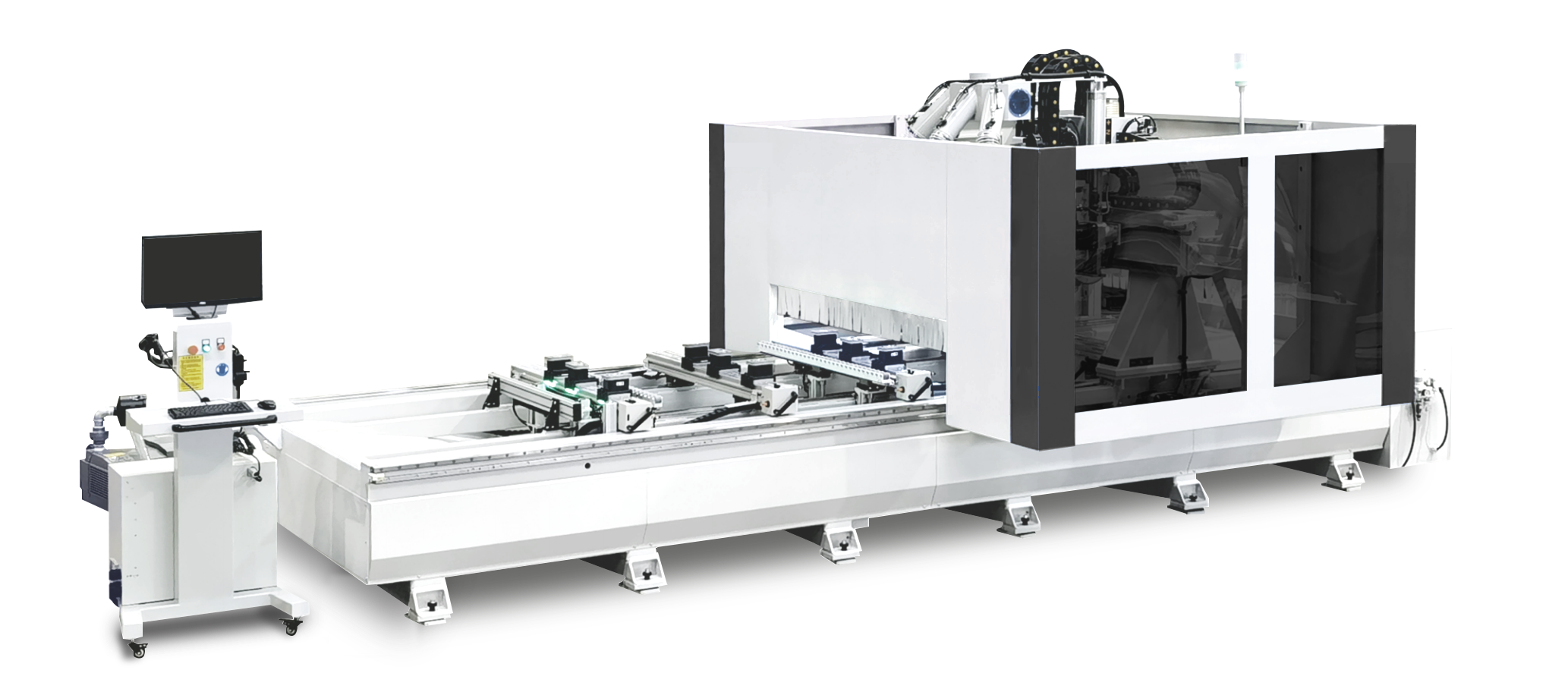

A RD-30CNC é um centro de usinagem CNC de múltiplas funções desenvolvido para a fabricação de portas de madeira. Em uma única passagem realiza corte nas quatro bordas, gravação de superfície, furação de janela, fresagem de fechadura, fresagem de dobradiça, fresagem de vedação e furação de visor. Com mandril vertical HITECO de 9,6 kW com troca automática de 12 ferramentas e dois motores horizontais de dupla saída com disco principal e de riscagem, também processa painéis de parede e portas de armário. Controlada pelo sistema Syntec, compatível com G-code, BAN, MPR e arquivos CAD.

Características

Característica	Destaque
Comprimento máximo da peça	3.000 mm
Largura máxima da peça	1.100 mm
Espessura máxima da peça	60 mm
Mandril vertical (ATC)	9,6 kW · 8.000–24.000 rpm
Motor horizontal 1	5,5 kW · 18.000 rpm (dupla saída)
Motor horizontal 2	2,2 kW · 18.000 rpm (dupla saída)
Disco principal	5,5 kW · 6.000 rpm
Disco auxiliar	0,75 kW · 9.000 rpm
Magazine de ferramentas	12 posições (carrossel)
Potência total instalada	38,5 kW
Dimensões (C×L×A)	6.100 × 3.010 × 2.600 mm
Peso	5.000 kg
Aspiração	1× ø200 mm + 1× ø150 mm
Comando	Syntec

Destaques

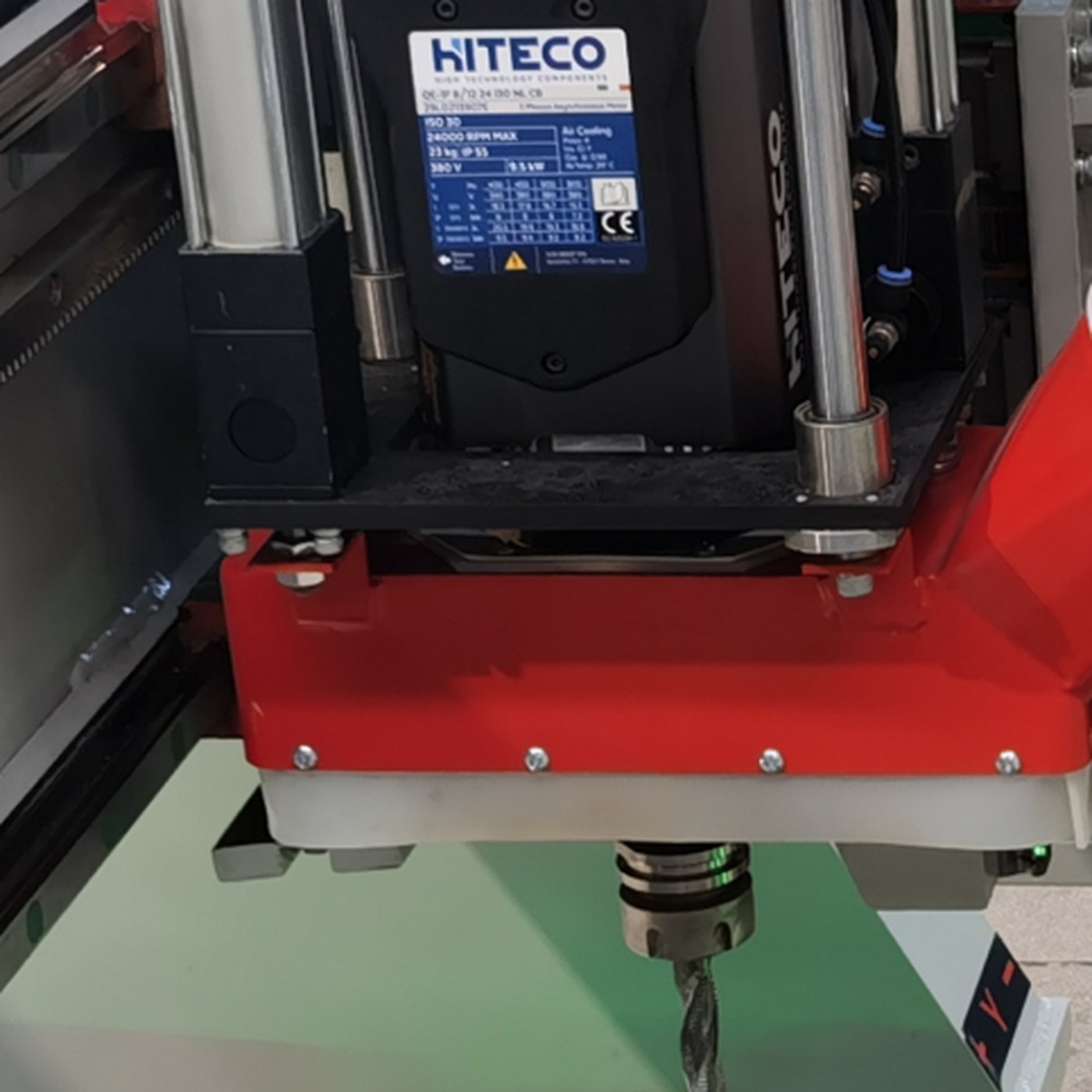

Mandril vertical HITECO 9,6 kW — Mandril eletro-spindle HITECO de alta performance com potência de 9,6 kW e rotação de 8.000 a 24.000 rpm. Executa fresagem de fechaduras, dobradiças, ranhuras de vedação, gravação de superfície e furação de visor.

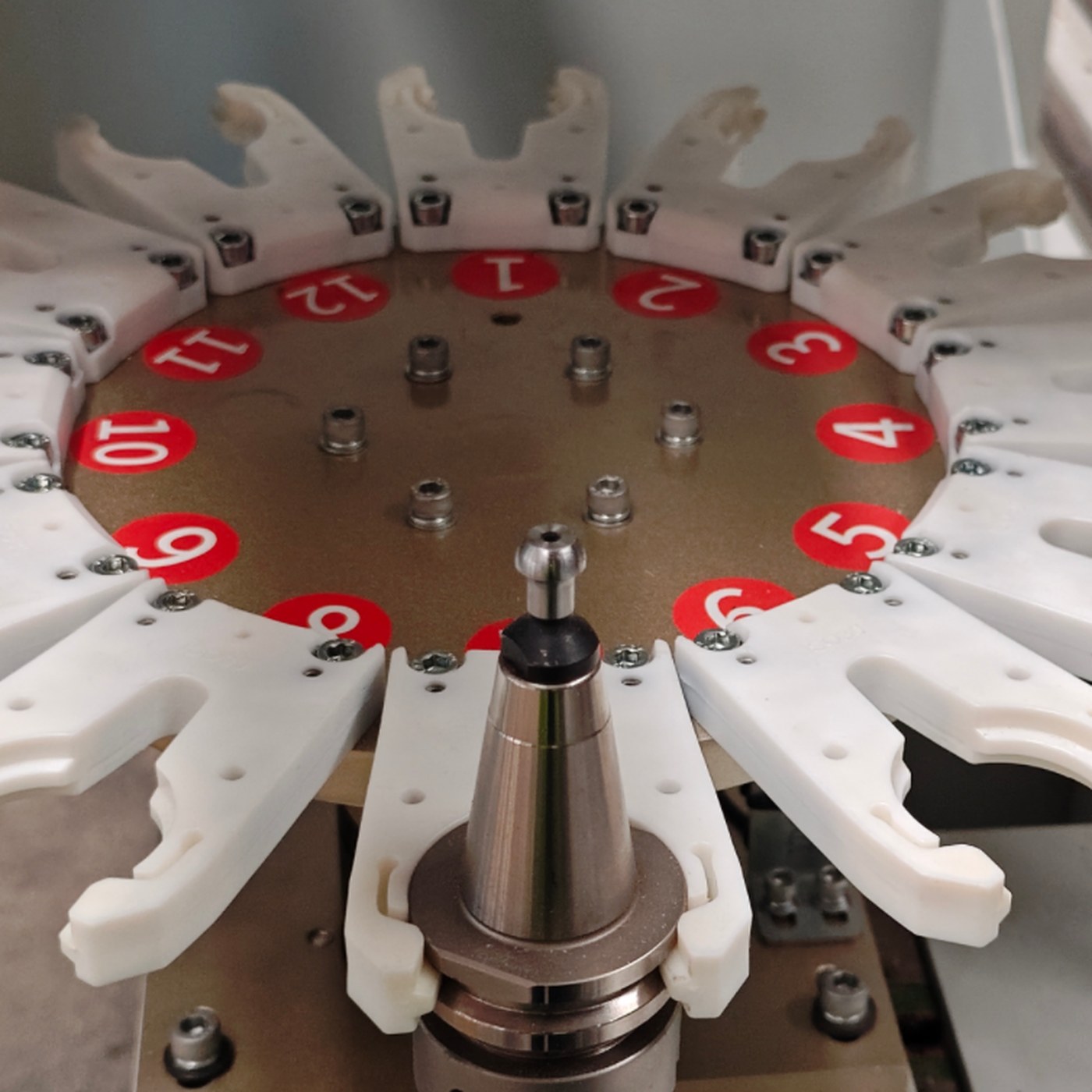

Magazine de 12 ferramentas — Carrossel com capacidade para 12 ferramentas permite troca automática durante o ciclo de trabalho sem intervenção do operador, maximizando a flexibilidade em operações complexas de múltiplas etapas.

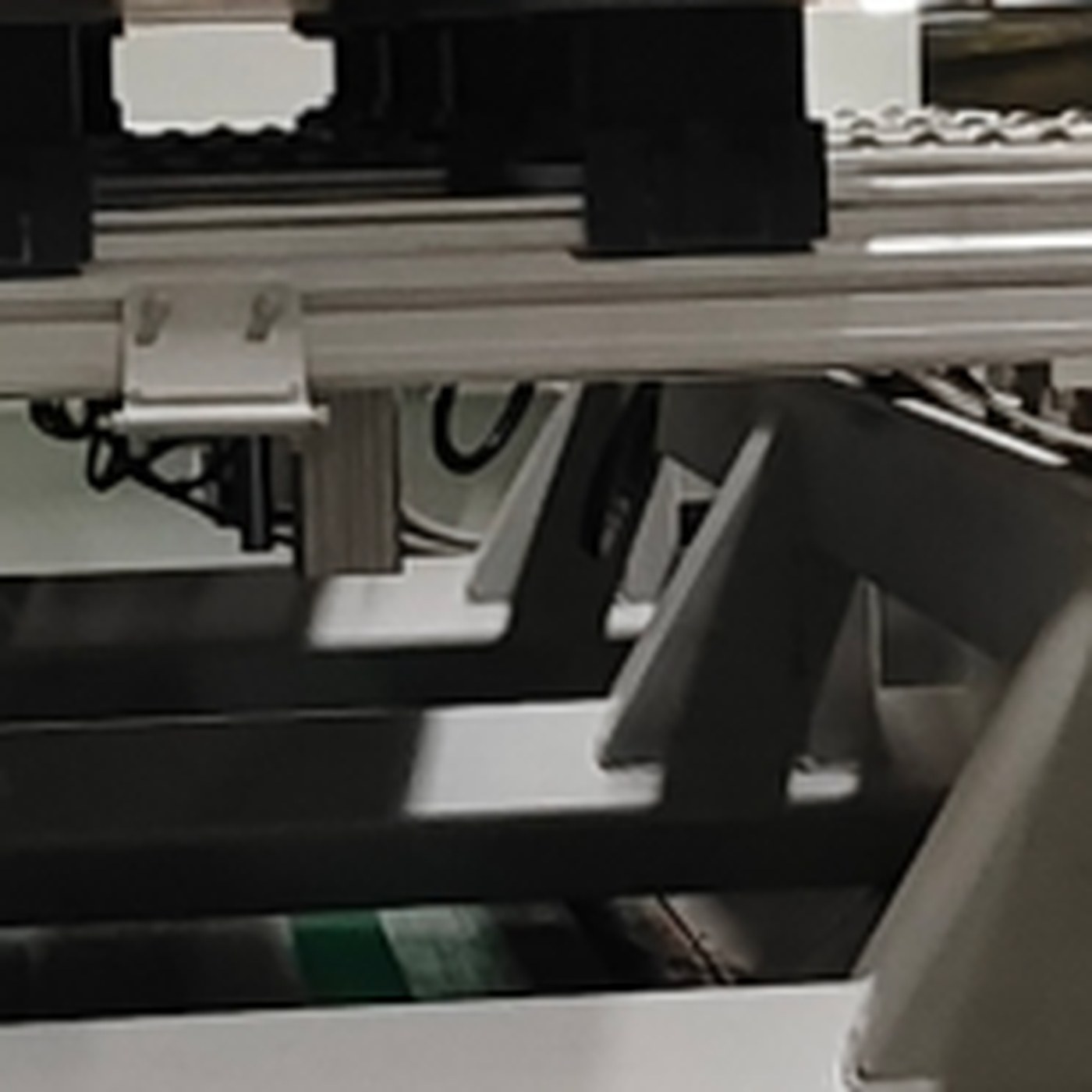

Pórtico de acionamento duplo — Estrutura de pórtico com acionamento servo duplo no eixo Y garante rigidez e estabilidade em toda a faixa de trabalho, eliminando folgas e flexões em peças longas de até 3.000 mm.

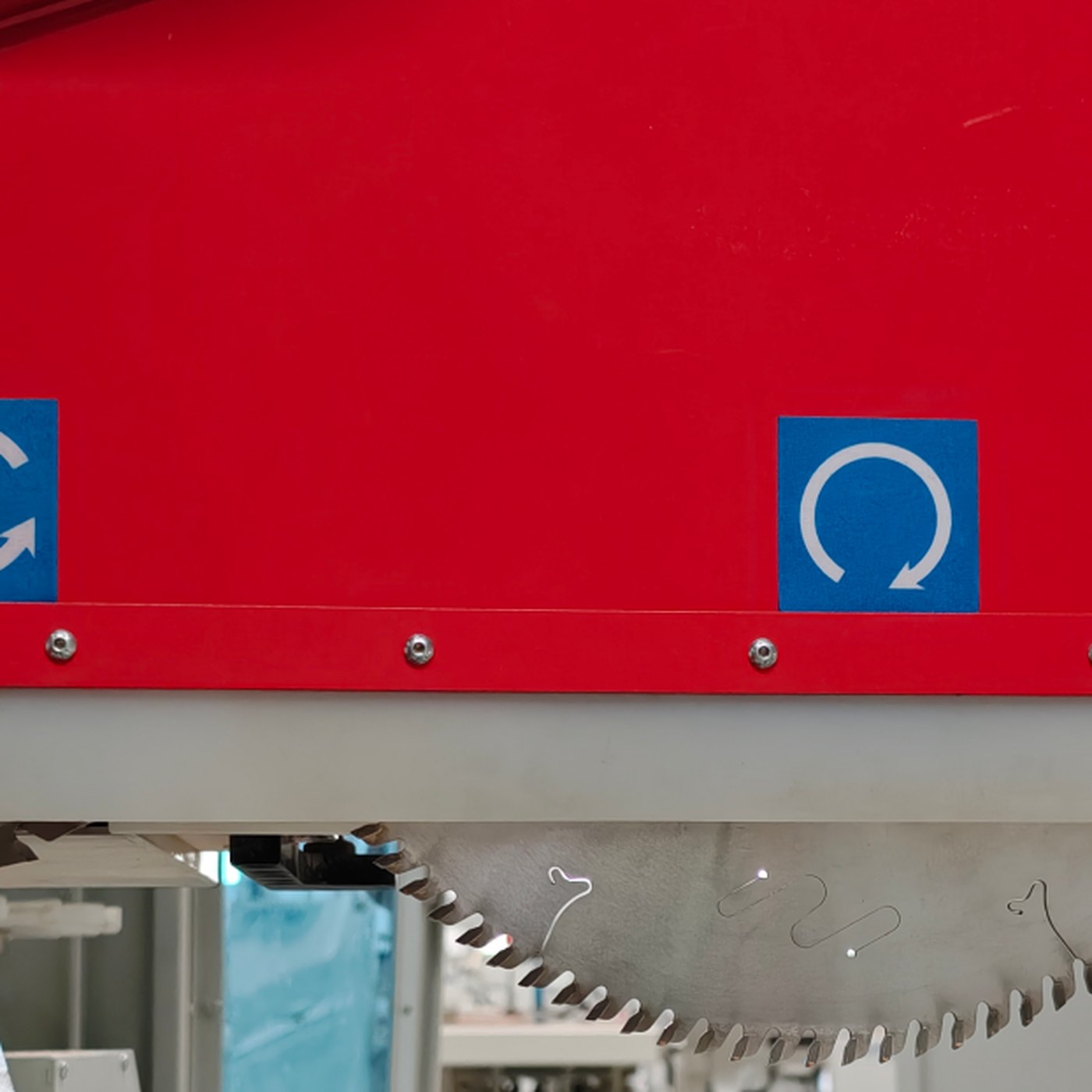

Discos principal e de riscagem — Conjunto de disco principal (5,5 kW / 6.000 rpm) e disco auxiliar de riscagem (0,75 kW / 9.000 rpm) para corte limpo nas bordas, prevenindo lascamento em painéis revestidos e laminados.

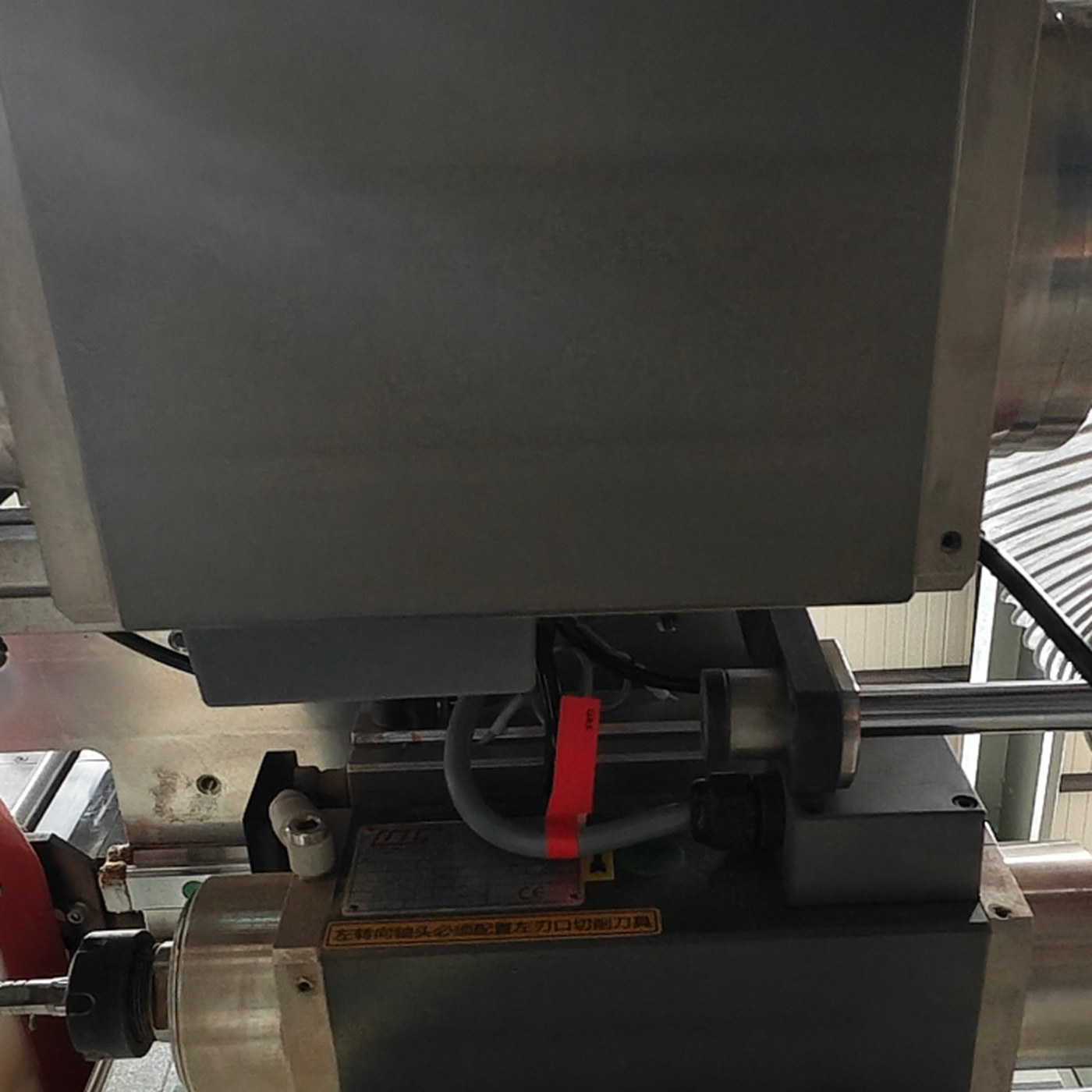

Motor horizontal dupla saída — Motores horizontais combinam fresagem simultânea nas faces laterais da folha de porta: o principal entrega 5,5 kW a 18.000 rpm; o auxiliar, 2,2 kW a 18.000 rpm.

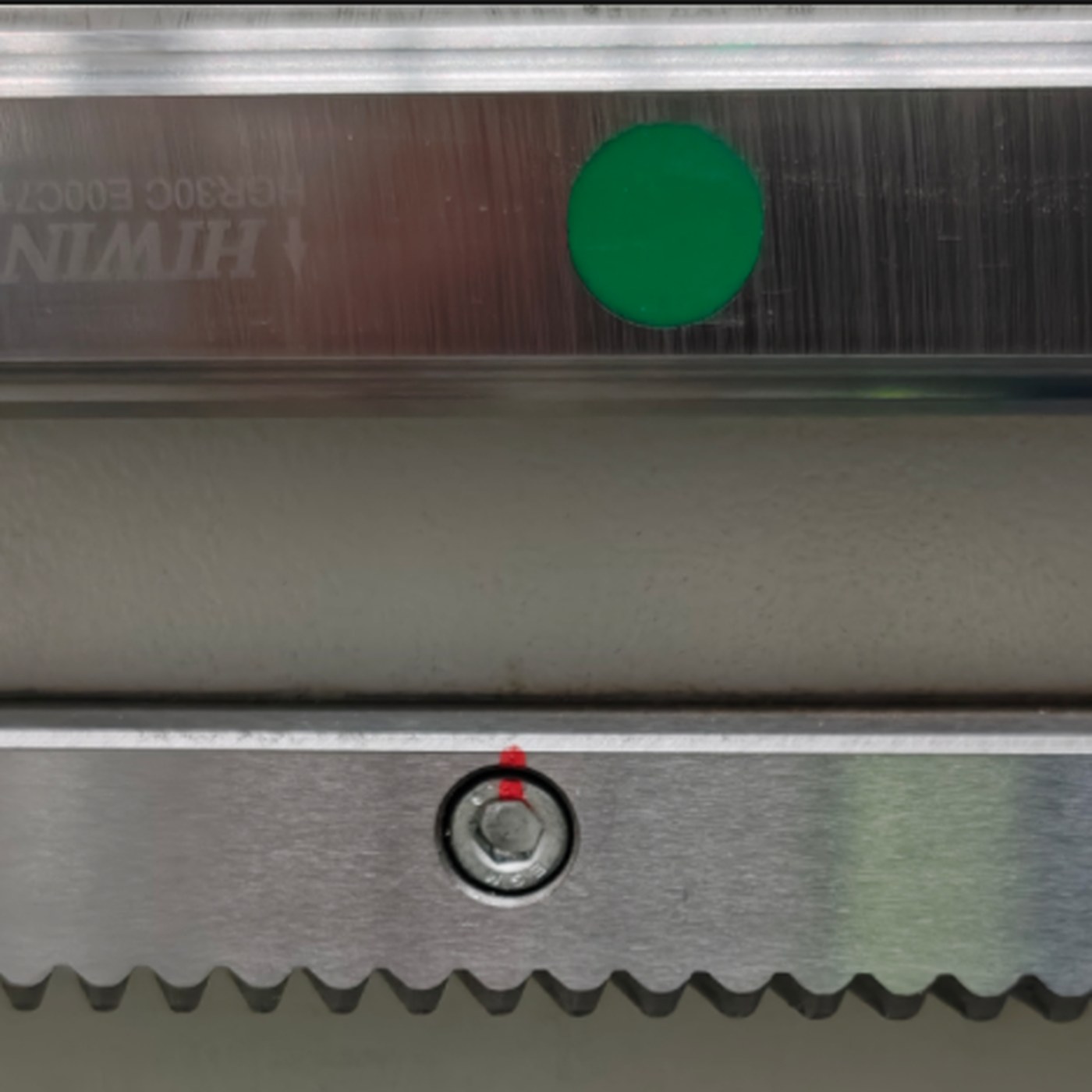

Guias lineares de precisão — Guias lineares de alta precisão nos eixos X, Y e Z garantem movimentação suave e exata dos cabeçotes de usinagem, mantendo tolerâncias apertadas mesmo em longos ciclos de produção.

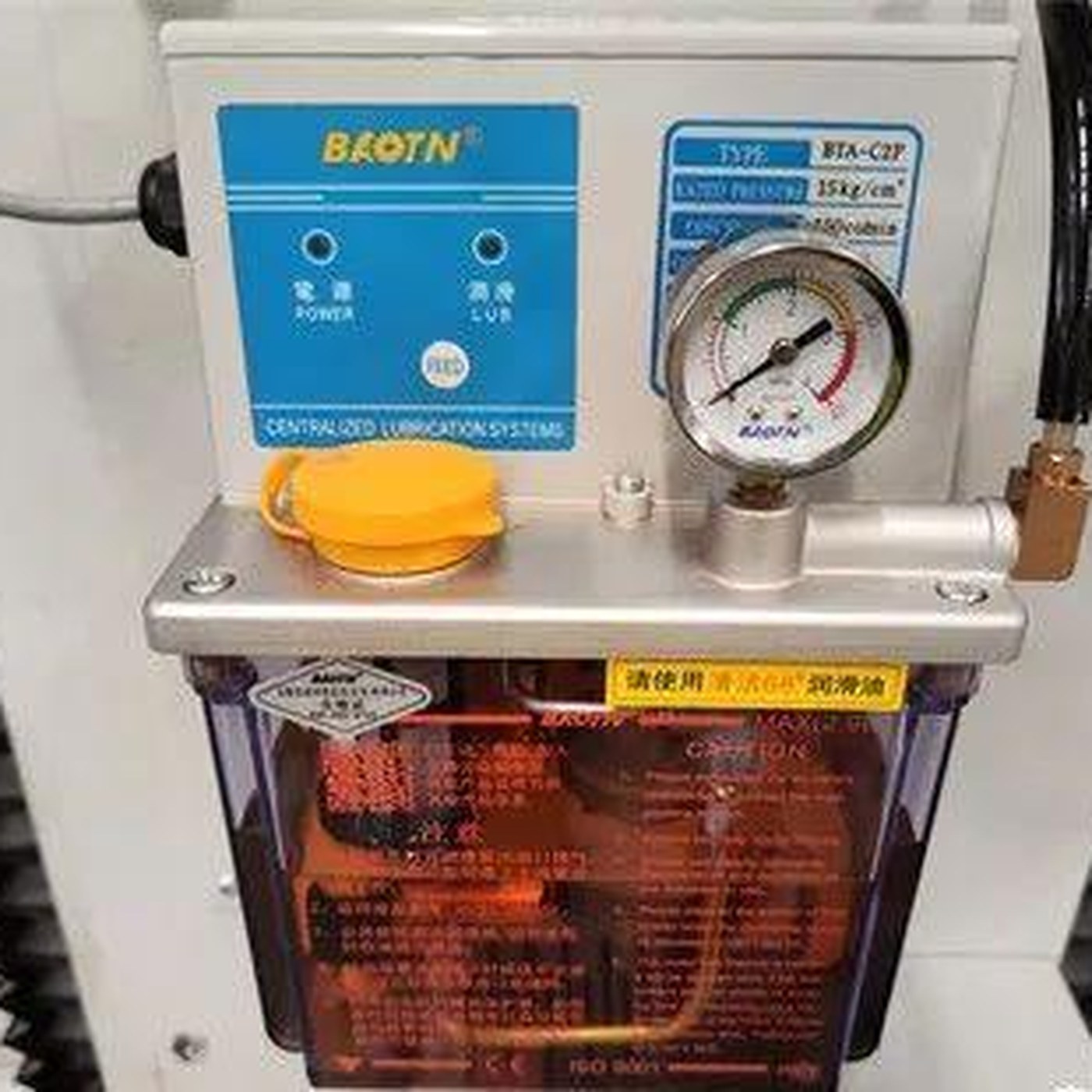

Lubrificação automática — Sistema de lubrificação centralizado distribui graxa nos pontos críticos das guias e fusos em intervalos programados, reduzindo desgaste e eliminando paradas para manutenção manual.

Painel de controle — Interface de operação com sistema de comando Syntec compatível com G-code, BAN, MPR e arquivos CAD. Monitor all-in-one permite programação, monitoramento e ajuste de parâmetros diretamente na máquina.
