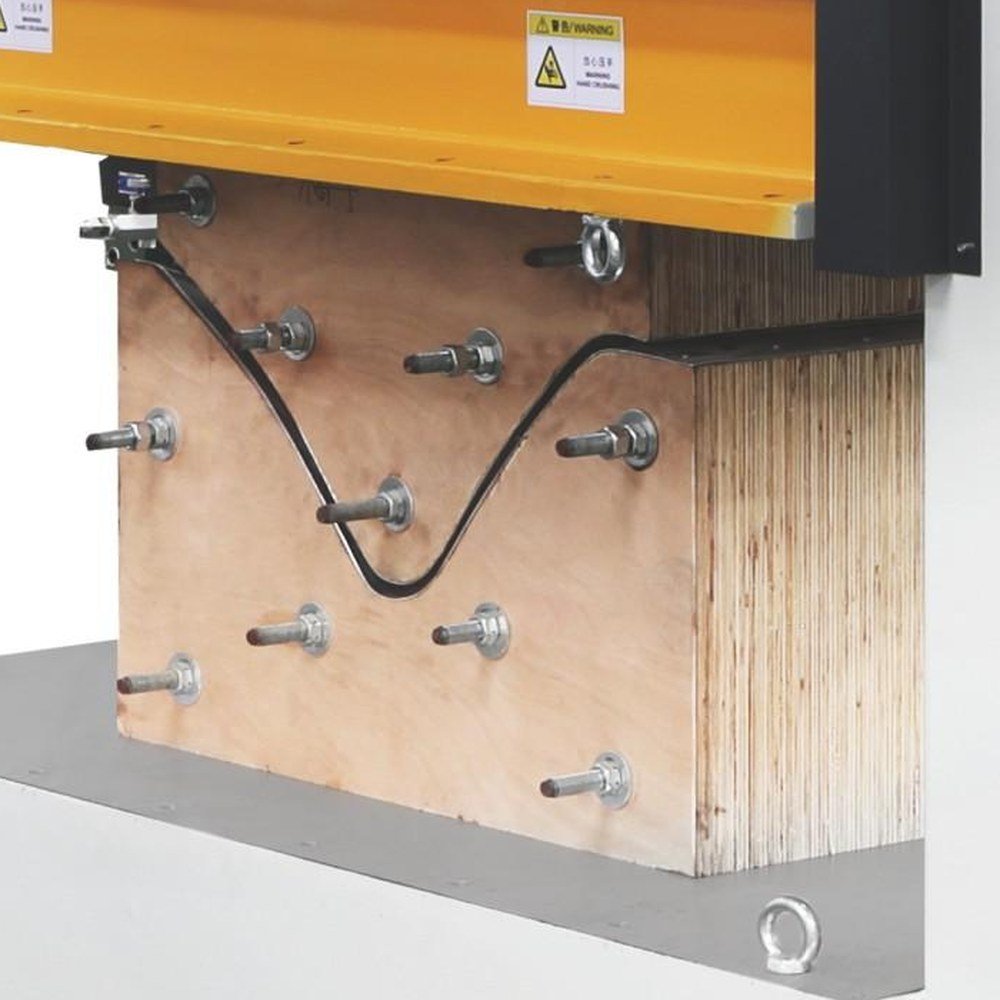

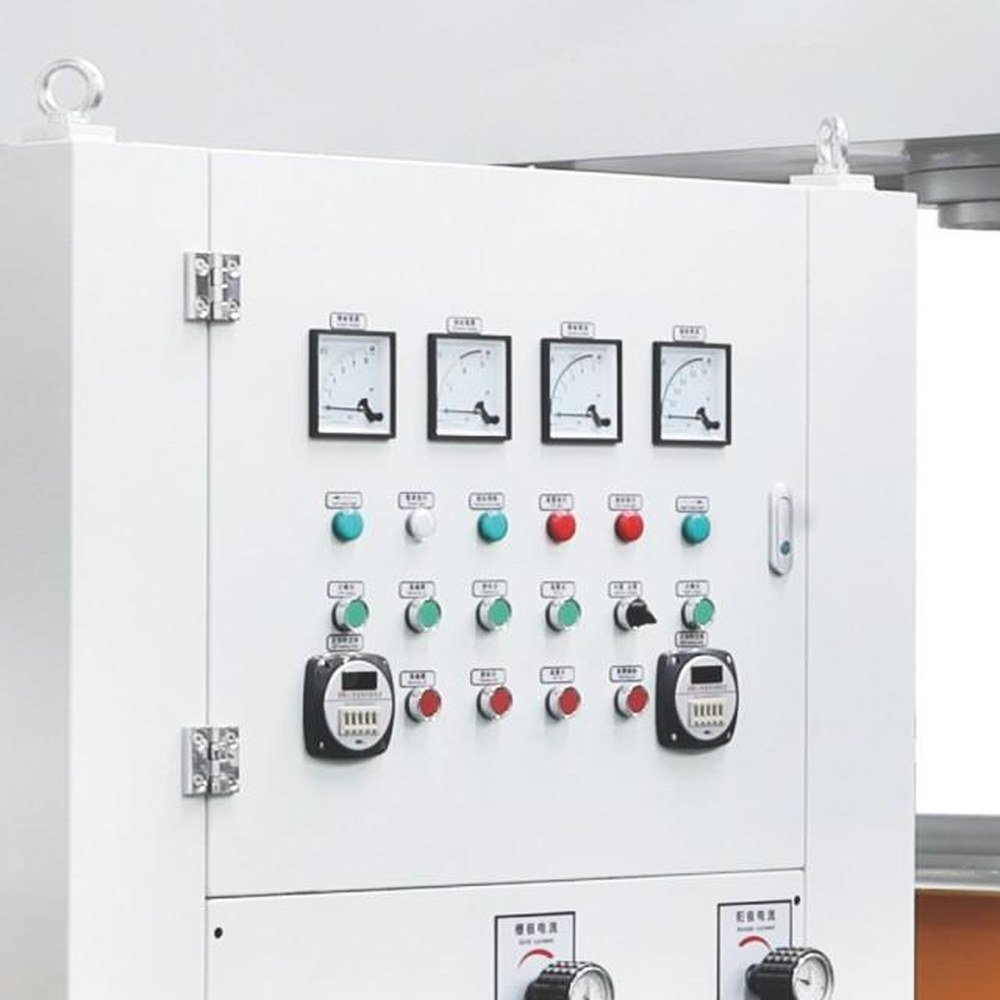

A GJQ1508-Y100 é uma prensa de curvar madeira em uma direção, com aquecimento por alta frequência, para peças curvadas de compensado, como assentos e encostos de cadeira. Tem 100 toneladas de força de prensagem, aplicadas por dois cilindros hidráulicos de 180 mm, e mesa de trabalho de 1500 x 800 mm, com 1200 mm de abertura entre os pratos. Um único gerador de alta frequência, de 20 kW e 6,78 MHz, atende duas prensas que trabalham alternadas: enquanto uma prensa, a outra é carregada. O gerador tem proteção por fluxo de ar, sobrecarga, falta de fase e faísca, e blindagem contra alta frequência, com componentes elétricos Schneider.
| Característica | Destaque |
|---|---|
| Alimentação | 380 V, 60 Hz, trifásica |
| Potência de entrada | 30 kW |
| Potência de saída de alta frequência | 20 kW |
| Frequência de oscilação | 6,78 MHz |
| Configuração | 1 gerador para 2 prensas, saída alternada |
| Proteções | fluxo de ar, sobrecarga, falta de fase e antifaísca |
| Força de prensagem total | 100 t |

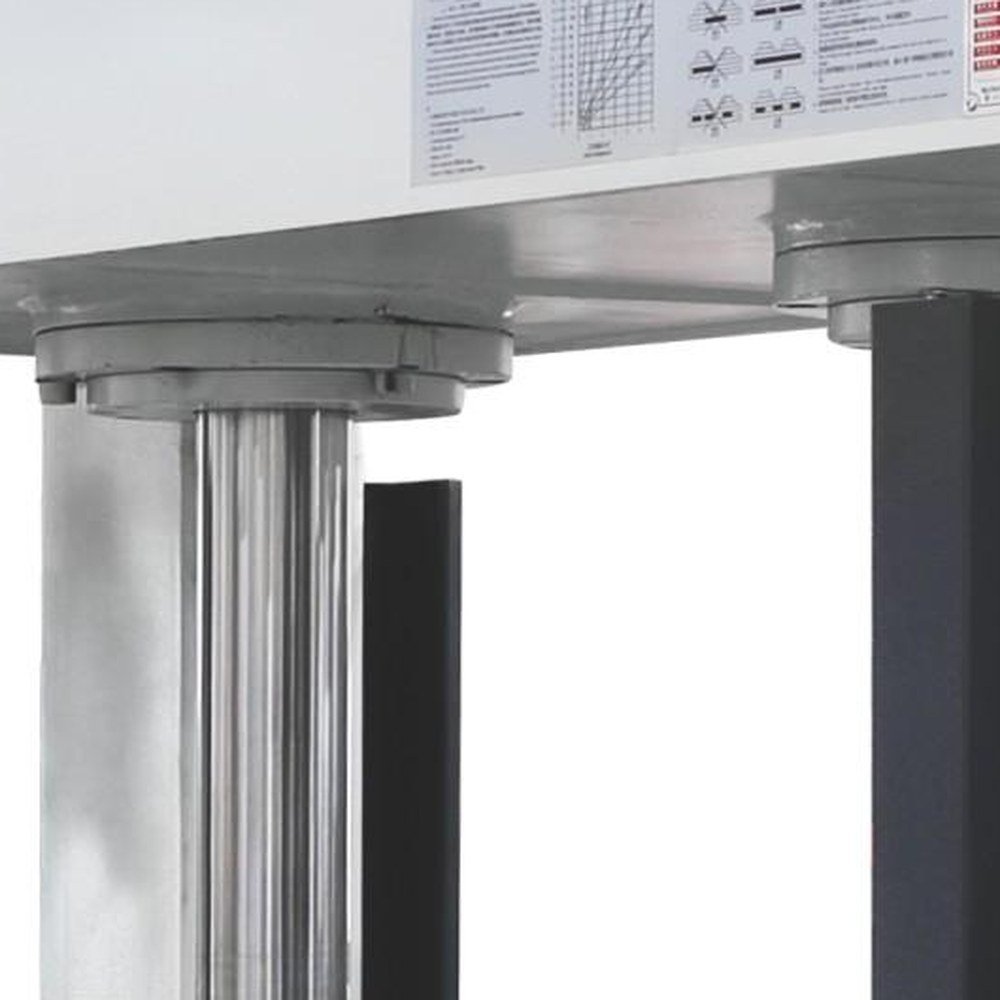

| Cilindros verticais | 2 x 180 mm, curso de 800 mm |
| Abertura máxima entre pratos | 1200 mm |
| Mesa de trabalho | 1500 x 800 mm |
| Unidade hidráulica | 7,5 kW, cerca de 20 L/min, 20 MPa |
| Componentes elétricos | Schneider |
| Dimensões (C x L x A) | 2320 x 1000 x 2520 mm |
| Peso | cerca de 6.500 kg |
