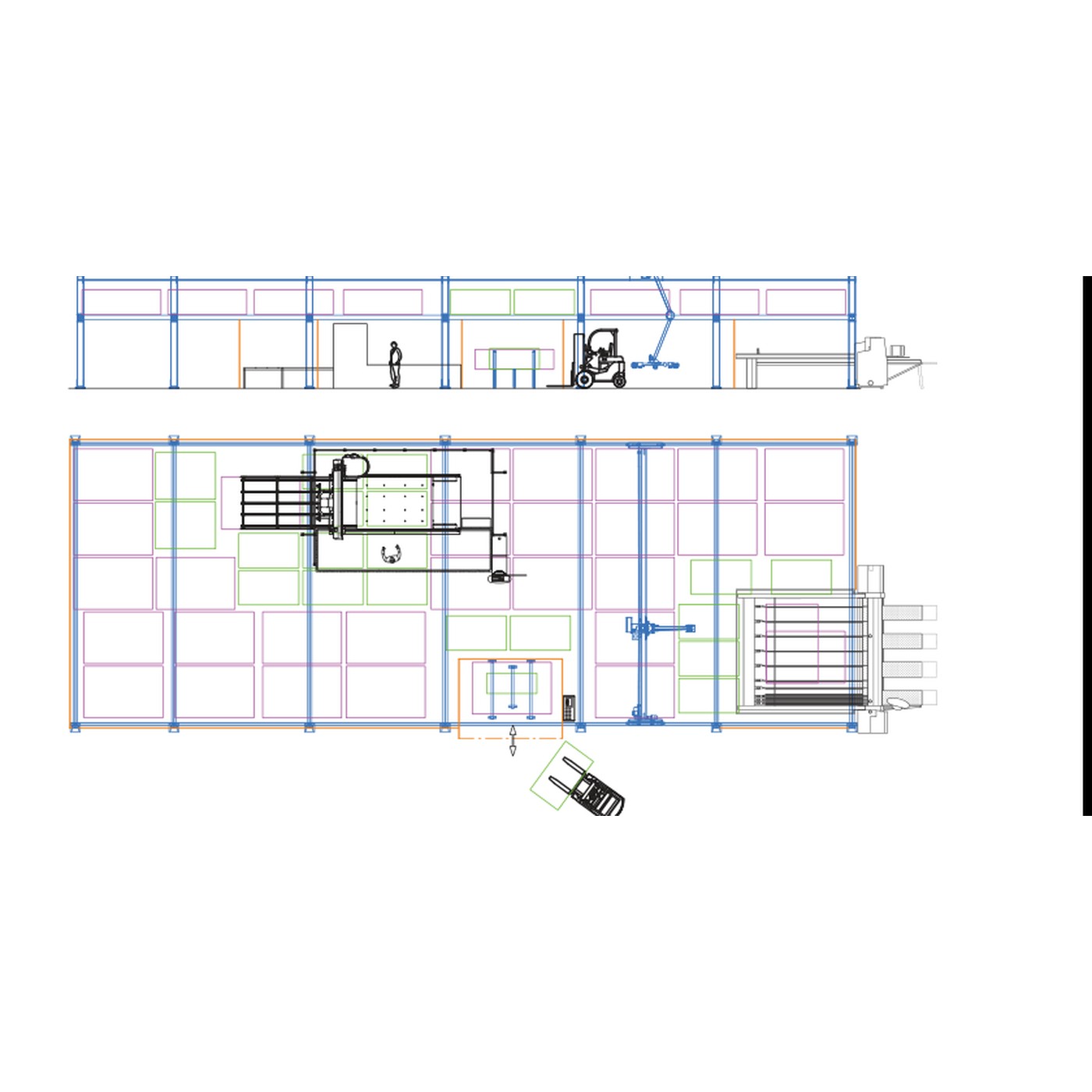

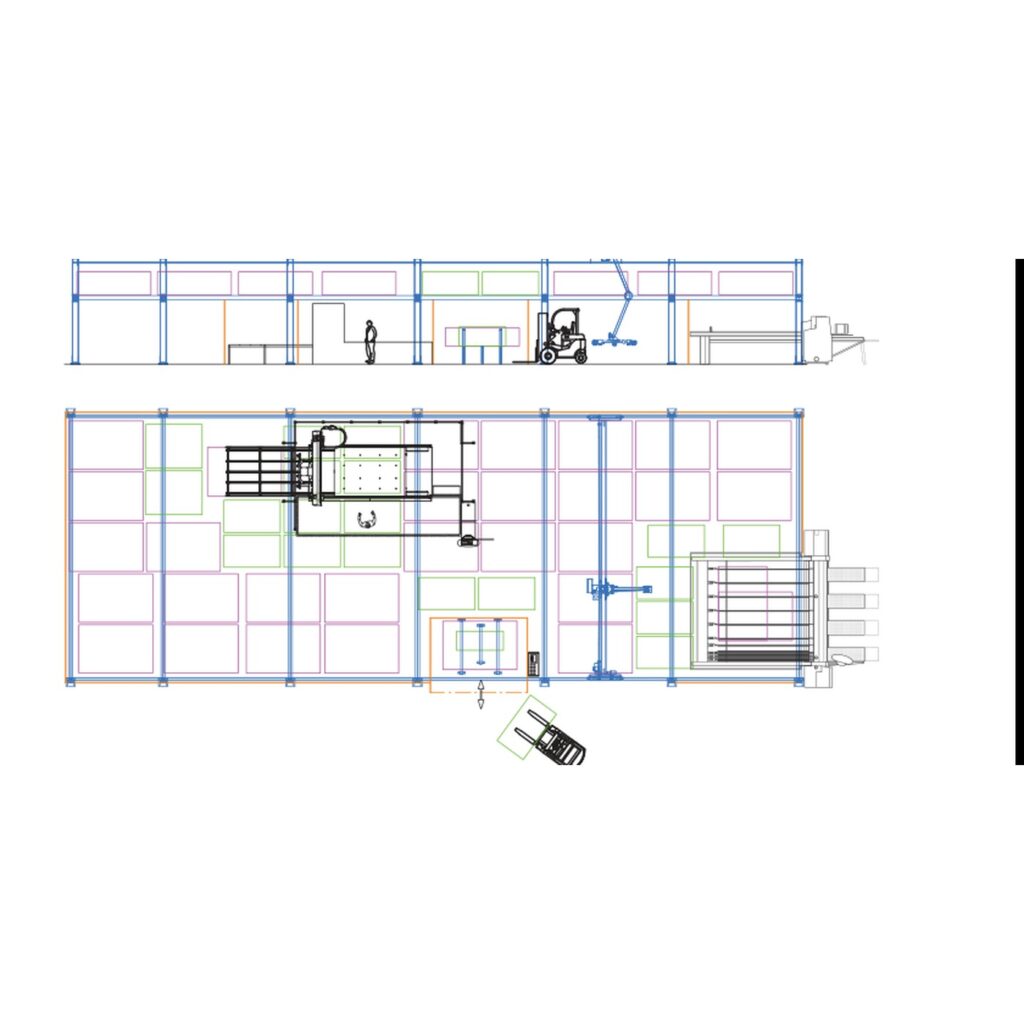

Nesta configuração, a armazenagem de painéis do gerenciador Grundner (linha MLD 300/400/500) fica apenas no andar superior, um mezanino, enquanto o piso térreo permanece livre para as máquinas de processamento (serras, CNCs). O manipulador se desloca sobre trilhos na estrutura elevada, retira o painel do estoque no mezanino e o entrega às máquinas no nível do solo. É a solução indicada para fábricas com pé-direito alto e pouco espaço em planta, pois aproveita o volume vertical do galpão sem ocupar área produtiva no térreo. No exemplo do catálogo, um sistema com 48 posições de armazenagem e um ponto de entrada/saída abastece as máquinas de processamento do piso térreo, com altura livre mínima de apenas 4,5 m.
| Característica | Destaque |
|---|---|
| Configuração do exemplo | Elevada (mezanino), 1 nível, 1 manipulador |
| Posições de armazenagem no exemplo | 48 |
| Pontos de entrada/saída no exemplo | 1 |
| Altura livre mínima para o mezanino | a partir de 4,5 m |
| Comprimento do sistema | até 120 m |
| Largura do sistema | até 20 m |
| Altura de empilhamento | até 2.500 mm (espaçamento a partir de 80 mm) |
| Altura de elevação | até 4.000 mm |
| Painel máximo | 12.000 x 2.500 mm |
| Painel mínimo | 100 x 100 mm |
| Espessura do painel | 0,8 a 120 mm |
| Peso do painel | 100 a 2.000 kg |
| Retalho mínimo | 800 x 300 mm |
| Velocidade horizontal | até 180 m/min |
| Velocidade vertical | até 60 m/min |
| Ciclo | a partir de 20 seg por painel |
| Bomba de vácuo | até 40 m³/h |
| Potência instalada | 1,5 a 4,0 kW |
